Опис

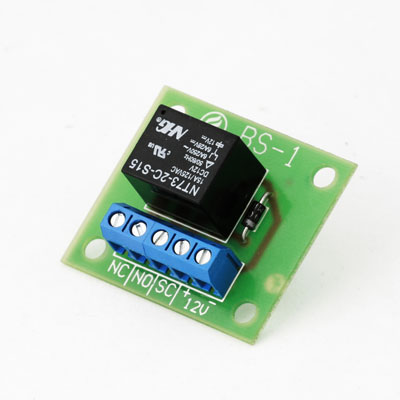

Плата BS – 1
Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв’язку між пристроєм керування і навантаженням.
Основні параметри:
використовується реле з однією групою перемикаючих контактів;
дозволяється комутація електричних навантажень постійного і змінного струму;
напруга спрацьовування реле – 12В;
струм спрацьовування реле, не більше – 40 мА;
максимальний комутований струм: при активному навантаженні (на постійному напрузі = 28В) – 12А; при активному навантаженні (на змінній напрузі = 250В) – 10А; при індуктивному навантаженні (на постійному напрузі = 28В) – 4; при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;
опір електричного контакту, не більше – 0,1 Ом;
позначення контактів: SC – перемикаючий контакт; NC – нормально замкнений контакт; NO – нормально розімкнений контакт; +12V – контакти обмотки реле.
